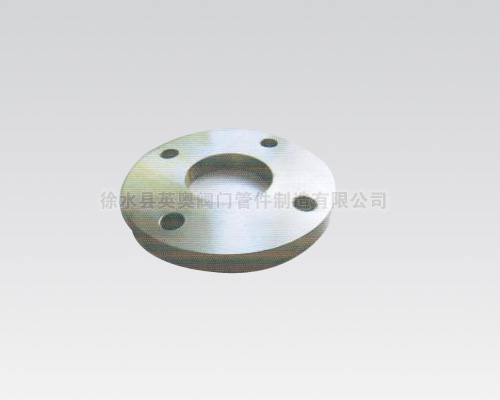

国际管法兰标准体系

国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。

现将各国管法兰简介如下：

以德国及原苏联为代表的欧洲体系管法兰

美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表。

英国和法国管法兰标准，两国各有两套管法兰标准，综上所述，国际上通用的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。

IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。 两个体系的管法兰连接尺寸安全不同，无法互配。两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。

我国管法兰标准现状

我国化工、石化行业使用的管法兰常用的标准

1、英制管(国际上通用的配管系列) GB 9112～9125、SH 3406

2、公制管(国内常用的钢管外径尺寸系列) HGJ44～76、JB/T74～90 DIN的连接尺寸与JB标准是有所差别的。

HG新标准与JB老标准法兰配合使用时，要注意以下几点：

1.有三个法兰的螺栓个数不一致，其中有两个规格(PN0.25/DN500、PN0.6/DN500)直接影响配合；PN1.0/DN80HG标准螺栓个数8，JB标准螺栓个数是4；

​2.部分老标准法兰(JB系列2)的螺孔最好能扩孔1～2mm，另有一部分可在安装时加垫圈；

3.PN16.0MPa的高压管法兰，新HG与JB标准连接尺寸完全不同。 法兰类型和密封面形式
